Трехканальная система регистрации SpectraDAS
SpectraDAS — это высокопроизводительная трехканальная система регистрации для спектроскопии, которая используется для регистрации выходных сигналов всех типов интегральных детекторов как производства СОЛ инструментс, так и детекторов других производителей, оснащенных предусилителями, а также детекторов в режиме счета фотонов. Система регистрации SpectraDAS разработана для интегрированной работы с мощным программным обеспечением SpectraSP, предназначенным для сбора и анализа данных. SpectraSP имеет полный набор режимов управления, необходимых для построения законченных спектроскопических систем на базе приборов и принадлежностей производства компании СОЛ инструментс.

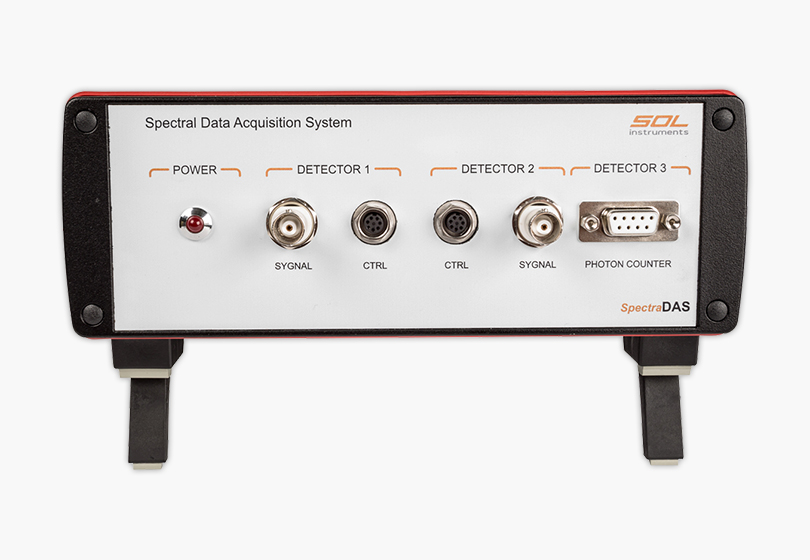

SpectraDAS — трехканальная система регистрации для спектроскопии
SpectraDAS включает два независимых аналоговых измерительных канала с 16-разрядным АЦП в каждом канале и один цифровой измерительный канал для счета импульсов от модулей регистрации в режиме счета фотонов.
Каждый аналоговый измерительный канал SpectraDAS измеряет напряжение с выхода предусилителя интегрального детектора в диапазоне от 0 до 2 В положительной или отрицательной полярности (выбирается программно) в полосе частот от 0 до 10 кГц. В каждом канале используется 16-ти разрядный АЦП, позволяющий получать данные с частотой до 100.000 измерений в секунду.
Измерительный вход каждого аналогового канала имеет защиту от перегрузки повышенным напряжением, программную корректировку входного смещения в диапазне от 0 до ± 0.2 В, программно переключаемый масштабирующий усилитель 1/10, а также производит оперативный контроль выходного тока ФЭУ с аппаратным отключением напряжения питания ФЭУ при возникновении опасных для работы ФЭУ уровней засветки фотокатода.
Цифровой измерительный канал SpectraDAS производит счёт выходных импульсов детекторов в режиме счёта фотонов, таких как ФЭУ или лавинные фотодиоды. Канал счета фотонов используется для обеспечения высокой чувствительности и точности спектральных измерений. Счет фотонов является одним из эффективных способов использования фотоумножителя для измерения очень низкого уровня освещенности.
Используемые для подключения к цифровому каналу детекторы должны включать внутренний усилитель/дискриминатор и обеспечивать амплитуду выходного импульса 2.0 ÷ 3.3 В на нагрузке 50 Ом. Цифровой канал обеспечивает разрешение пары импульсов до 20 нс или непрерывный частотный вход до 200 МГц. Кроме того, цифровой измерительный канал имеет функцию защиты ФЭУ от засветки. При опасном световом излучении SpectraDAS аппаратно отключает напряжение питания ФЭУ.
SpectraDAS имеет буфер для хранения результатов до 5000 измерений.
SpectraDAS имеет два независимых 12-разрядных Ц/А-преобразователя для управления напряжением ФЭУ в детекторах производства СОЛ инструментс, таких как РТА-928, РТА-5108 или РТМ-14768. При использовании этих моделей имеется возможность программно регулировать чувствительность детектора в широком диапазоне путем изменения напряжения питания ФЭУ. Кроме того, SpectraDAS имеет два низковольтных источника для питания детекторов на базе ФЭУ или диодного детектора SDA-010 производства СОЛ инструментс.
SpectraDAS имеет один TTL вход и один TTL выход синхронизации, которые используются для синхронизации монохроматоров СОЛ инструментс с действиями SpectraDAS при сканировании спектров. Вход и выход синхронизации гальванически развязаны от остальной электроники SpectraDAS.
Спецификация трехканальной системы регистрации SpectraDAS
| Количество измерительных каналов: | два независимых аналоговых, один цифровой |
| Аналоговые каналы: | |
| Разрядность АЦП: | 16 бит |
| Диапазон входных напряжений: | от 0 до 0.2 В или от 0 до 2 В |
| Полярность входных напряжений: | положительная или отрицательная, выбирается программно |
| Входное сопротивление: | 100 кОм |
| Защита входа от перегрузки: | есть, активная |
| Полоса частот входного сигнала: | от 0 до 10 кГц |
| Диапазон входного смещения: | от 0 до ± 0.2 В |
| Коэффициент усиления масштабирующего усилителя: | 1/10, программно переключаемый |
| Защита ФЭУ от перегрузки: | есть, аппаратная |
| Цифровой канал: | |
| Минимальная длительность импульса: | 10 нс |
| Разрешение пары импульсов: | 20 нс |
| Входное сопротивление: | 50 Ом |
| Уровень напряжения логической “1”: | 2.0 — 3.3 В |
| Уровень напряжения логического “0”: | 0 — 0.5 В |
| Частота счетных импульсов: | не менее 200 МГц |
| Защита ФЭУ от перегрузки: | есть, аппаратная |
| Емкость внутреннего буфера: | 5000 измерений |
| Время измерения (накопления): | 0.1 мсек — 64 сек |
| Минимальный шаг задания времени измерения: | 0.1 мсек |
| Аналоговый выход для управления высоким напряжением ФЭУ: | |
| Количество выходов: | 2 независимых |
| Разрешение Ц/А-преобразователя: | 12 бит |
| Величина управляющего напряжения: | зависит от опорного напряжения ФЭУ, не более +5 В |
| Питание внешнего детектора: | |
| Количество подключаемых детекторов: | 2 |
| Напряжение: | +15 В для каждого детектора |
| Максимальный потребляемый ток: | не более 0.2 A для каждого детектора |
| Интерфейс связи с ПК: | USB 2.0 |
| Программное обеспечение: | SpectraSP для одновременного управления системой SpectraDAS и спектральным прибором |
| Напряжение питания: | 100 ÷ 240 В, 50 / 60 Гц |
- Количество измерительных каналов: два независимых аналоговых, один цифровой
- Аналоговые каналы: разрядность АЦП = 16 бит; диапазон входных напряжений = от 0 до 0.2 В или от 0 до 2 В; полярность входных напряжений = положительная или отрицательная, выбирается программно; входное сопротивление = 100 кОм; защита входа от перегрузки = есть, активная; полоса частот входного сигнала = от 0 до 10 кГц; диапазон входного смещения = от 0 до ± 0.2 В; коэффициент усиления масштабирующего усилителя = 1/10, программно переключаемый; защита ФЭУ от перегрузки = есть, аппаратная
Цифровой канал: минимальная длительность импульса = 10 нс; разрешение пары импульсов = 20 нс; входное сопротивление = 50 Ом; уровень напряжения логической “1” = 2.0-3.3 В; уровень напряжения логического “0” = 0-0.5 В; частота счетных импульсов = не менее 200 МГц; защита ФЭУ от перегрузки = есть, аппаратная
- Емкость внутреннего буфера: 5000 измерений
- Время измерения (накопления): 0.1 мсек — 64 сек
- Минимальный шаг задания времени измерения: 0.1 мсек
Аналоговый выход для управления высоким напряжением ФЭУ : количество выходов = 2 независимых; разрешение Ц/А-преобразователя = 12 бит
- Питание внешнего детектора: количество подключаемых детекторов = 2; напряжение = +15 В для каждого детектора; максимальный потребляемый ток = не более 0.2 A для каждого детектора
- Интерфейс связи с ПК: USB 2.0
- Программное обеспечение: SpectraSP для одновременного управления системой SpectraDAS и спектральным прибором
Напряжение питания: 100 ÷ 240 В, 50/60 Гц

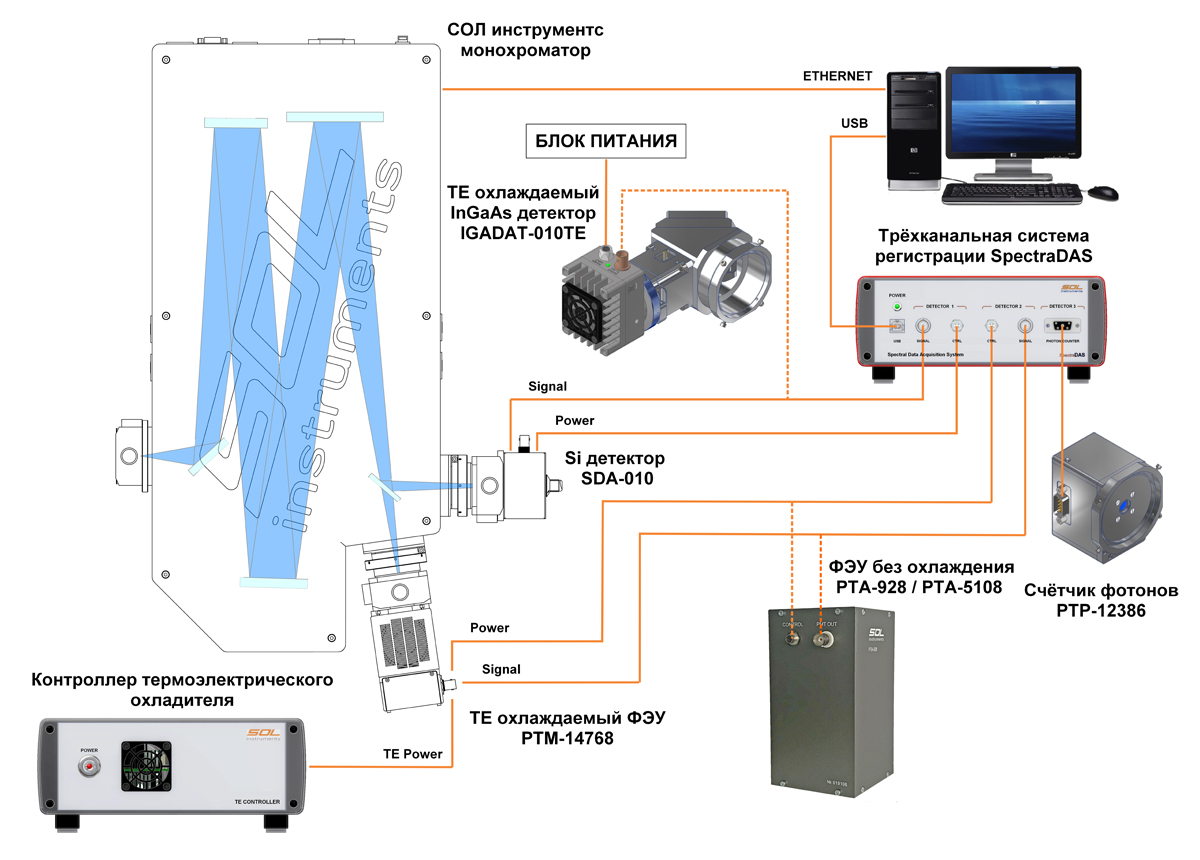

Пример подключения оборудования для регистрации спектров
