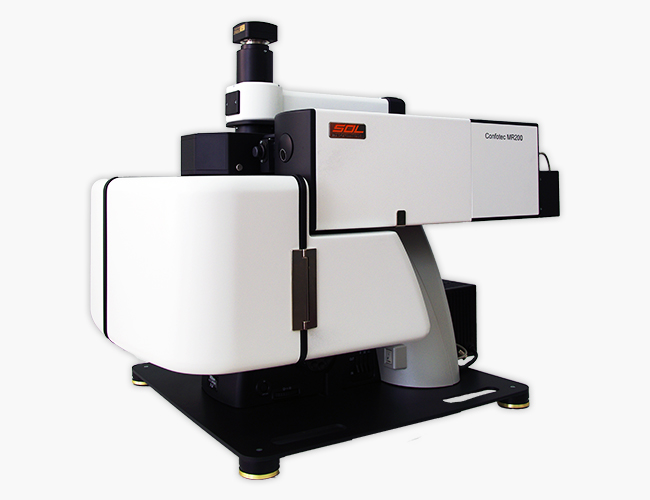

Высокоточный микроскоп Confotec® MR200
Confotec® MR200 — это высокоточный конфокальный 3D сканирующий Рамановский (КР) микроскоп для неразрушающего анализа веществ и материалов, изучения их химических и физических свойств. В нем объединены ультрасовременные достижения оптоэлектроники и 25-летний опыт компании в области спектрального и лазерного приборостроения.
Наличие Эшелле решетки позволяет использовать прибор для задач, требующих высокого спектрального разрешения, например для изучения стресса в полупроводниках.
Высокочувствительный малошумящий детектор с низкотемпературным охлаждением, а также спектрометр с высоким пропусканием позволяют выполнять измерения действительно быстро и с высокой достоверностью (высоким отношением сигнал/шум).
Преимущества конфокального микроскопа Confotec® MR200 производства СОЛ инструментс
Confotec® MR200 бескомпромиссно сочетает в себе:
- Высочайшую чувствительность;
- Полностью автоматизированное управление всеми узлами и устройствами прибора;
- Высокое спектральное разрешение, обычно свойственное большим и дорогим приборам;
- Максимальное пространственное разрешение, благодаря использованию вариотелескопа, меняющего диаметр лазерных пучков в зависимости от параметров объектива микроскопа;
- Долговременную надежность и стабильность в работе, без необходимости подстройки прибора;
- Возможность оснащения системой автофокуса для полной автоматизации измерений.
Дополнительные преимущества:
Прибор построен на базе прямого микроскопа исследовательского класса модели NikonTM Ni, что позволяет дополнительно оснастить прибор стандартными модулями для реализации режимов работы в проходящем свете, поляризационного и фазового контраста, DIC, приставкой для эпи-флуоресценции и др.
Благодаря единой моноблочной конструкции Confotec® MR200 не требует наличия оптического стола, а также легко может быть транспортирован без необходимости последующей наладки.

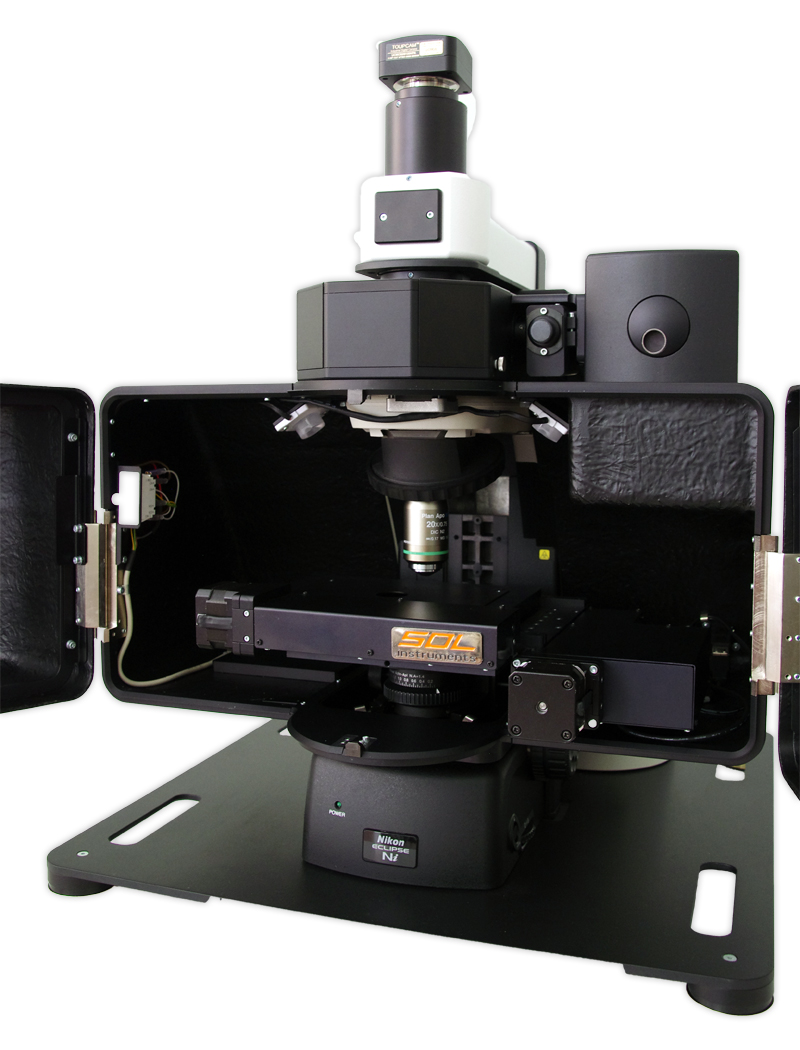

Confotec® MR200 в открытом виде:
Спецификация высокоточного компактного конфокального микроскопа Confotec® MR200
Общие характеристики системы Confotec® MR200
| Микроскоп: | Прямой микроскоп Nikon Ni с турелью на 6 микрообъективов, с диодным осветителем для работы в режиме светлого поля в отражающем свете и цветной выключателем камеры*. Комплект объективов вы подбираете индивидуально на основе типовых образцов. |
| Узел отрезных (режекторных) фильтров, диапазон измерения Рамановских спектров: | Автоматически сменяемые фильтры Edge***, обеспечение работы в следующих группах: 532 Нм: от 60 см -1 до 4500 см -1 633 Нм: от 60 см -1 до 4500 см -1 785 Нм: от 50 см -1 до 2900 см -1 |
| Спектрометр: | Высокоэффективный сканирующий спектрометр с расчетной оптикой в диапазоне: 400-1100 нм.** |
| Дифракционные решетки: | До 4 решеток в походной прецизионной турели: 2400 штр/мм, 1800 штр/мм, 1200 штр/мм, 600 штр/мм. Возможность использования Эшелле решетки. |
| Детектор: | Высокочувствительный BackThinned ПЗС детектор с термоэлектрическим охлаждением. Диапазон спектральной чувствительности: 200-1100 нм. Количество разрешения: 2048х122, размер пиксела: 12 мкм, охлаждение: до -40 °С или FI ПЗС детектор 1600х200 с охлаждением до -60 °С. |
| Спектральное разрешение: | 1,4 см -1 (0,7 см -1 /пиксел) с решеткой 2400 штр/мм либо до 0,3 см -1 с Эшелле-решеткой (для лазера 532 нм). |
| Конфокальный пинхол: | Автоматизированный узел смены конфокальных диафрагм (пинхолов): 10 мкм, 30 мкм, 40 мкм, 50 мкм, 100 мкм, 1000 мкм. |
| Лазеры: | Могут быть установлены до трех лазеров с длинами волн 405, 488, 532, 633 и 785 нм с полностью автоматизированным переключением***. |
| Сканирование образца: | Прецизионный автоматический поворот ХУ (XYZ) с диапазоном перемещаемых 100х75 мм и шагом 100 нм (XY) и 20 нм (Z) либо ходовой поворот ХУ (XYZ) с диапазоном перемещаемых 115х75 мм с энкодерами. |
| Автокалибровка и проверка: | Встроенная лампа для аварийного отключения прибора. |
| Стандартная гарантия: | Гарантийный срок 12 месяцев. |
Микроскоп: прямой микроскоп Nikon Ni с турелью на 6 микрообъективов, с диодным осветителем для работы в режиме светлого поля в отраженном свете и цветной камерой видеонаблюдения*. Комплект объективов выбирается индивидуально исходя из типа измеряемых образцов.
- Узел отрезающих (режекторных) фильтров, диапазон измерения Рамановских спектров: автоматически сменяемые Edge*** фильтры, обеспечивающие работы в следующих диапазонах: 532 нм: от 60 см-1 до 4500 см-1; 633 нм: от 60 см-1 до 4500 см-1; 785 нм: от 50 см-1 до 2900 см-1.
- Спектрометр: высокоэффективный сканирующий спектрометр с оптикой рассчитанной на диапазон: 400-1100 нм.**
- Дифракционные решетки: до 4 решеток установленных в автоматизированной прецизионной турели: 2400 штр/мм, 1800 штр/мм, 1200 штр/мм, 600 штр/мм. Возможность использования Эшелле решетки.
- Детектор: высокочувствительный BackThinned ПЗС детектор с термоэлектрическим охлаждением. Диапазон спектральной чувствительности: 200-1100 нм. Количество пикселей: 2048х122, размер пиксела: 12 мкм, охлаждение: до -40 °С или FI ПЗС детектор 1600х200 с охлаждением до -60 °С.
Спектральное разрешение: 1.4 см-1 (0,7 см-1/пиксел) с решеткой 2400 штр/мм либо до 0,3 см-1 с Эшелле решеткой (для лазера 532 нм).
- Конфокальный пинхол: автоматизированный узел сменных конфокальных диафрагм (пинхолов): 10 мкм, 30 мкм, 40 мкм, 50 мкм, 100 мкм, 1000 мкм.
- Лазеры: могут быть установлены до трех лазеров с длинами волн 405, 488, 532, 633 и 785 нм с полностью автоматизированным переключением***.
- Сканирование образца: прецизионный автоматизированный ХУ (XYZ) столик с диапазоном перемещений 100х75 мм и минимальный шагом 100 нм (XY) и 20 нм (Z) либо ХУ (XYZ) автоматизированный столик с диапазоном перемещений 115х75 мм с энкодерами.
Автокалибровка и валидание: встроенная Ne лампа для автоматической калибровки прибора.
- Стандартная гарантия: Гарантийный срок 12 месяцев.
- Стандартная гарантия: Гарантийный срок 12 месяцев.
* Опционально микроскоп может быть оснащен окулярами, осветителем для работы в проходящем свете, эпифлуоресцентной приставкой, а также защитным кожухом для обеспечения лазерной безопасности требованиям Класс-1.
** Опционально спектрометр может оснащаться оптикой для работы с УФ лазерами.
*** Возможна установка Notch фильтров для работы в Стоксовой и анти-Стоксовой области одновременно.
**** Установка лазеров с другой длиной волн, в том числе УФ, возможна опционально.
