Микроскоп Confotec Uno

Однолазерный микроскоп Confotec® Uno

Новый конфокальный микроскоп Confotec® Uno производства СОЛ инструментс – это компактный прибор с одним встроенным лазером 532 нм или 785 нм (опционально) с телескопом и одноканальным спектрометром изображения, который выполнен на 120-мм вертикальной оптической платформе и 4096-пиксельном линейном ПЗС-детекторе, позволяющем получать спектры с высоким разрешением и высокоэффективным сбором света.

свяжитесь с нами

Преимущества микроскопа Confotec® Uno

  • Высокая чувствительность – детектирование кремниевого пика третьего порядка;
  • Высокое спектральное разрешение;
  • Долговременная надежность и стабильность в работе, без подстройки прибора;
  • Благодаря единой моноблочной конструкции Confotec® Uno не требует наличия оптического стола, а также может быть транспортирован без последующей наладки;
  • Гарантированная надёжность: отсутствие подвижных элементов в приборе и автоматическая калибровка спектра обеспечивают долговременную стабильность прибора и воспроизводимость результатов измерений;
  • Простота эксплуатации: работа с прибором сводится к установке образца и выбору интересующей области, плюс плавная регулировка мощности лазеров.

Особенности микроскопа

  • Малошумящий детектор нового типа, который характеризуется высоким отношением сигнал/шум и позволяет производить измерения без низкотемпературного охлаждения;
  • Опционально микроскоп может быть оснащен автоматизированным столом для получения 2D Рамановских изображений различных микроскопических объектов с пространственным XY разрешением около 1 мкм, а также защитным кожухом для обеспечения лазерной безопасности требованиям Класс-1.

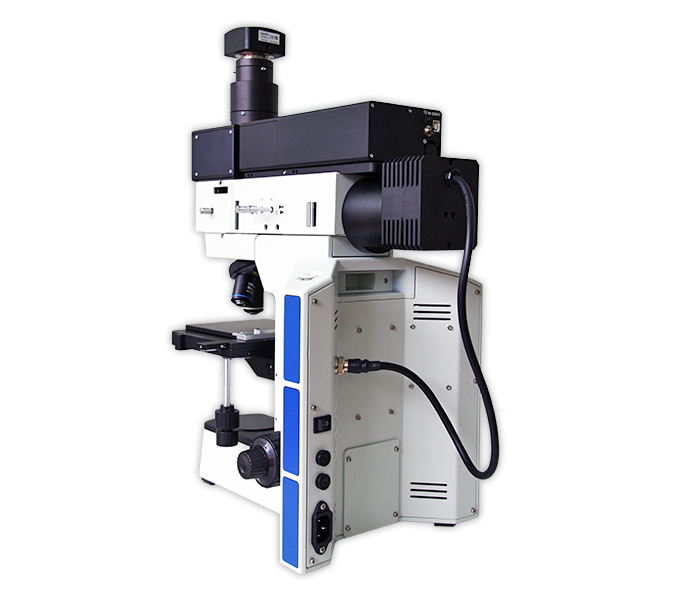

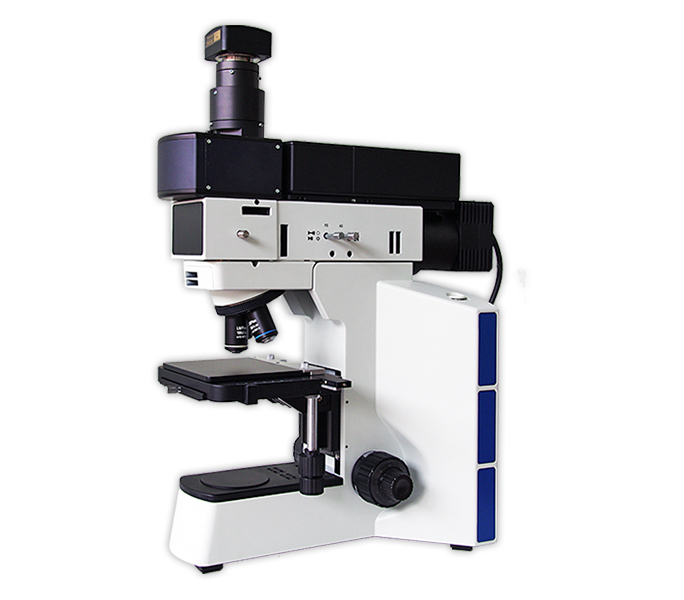

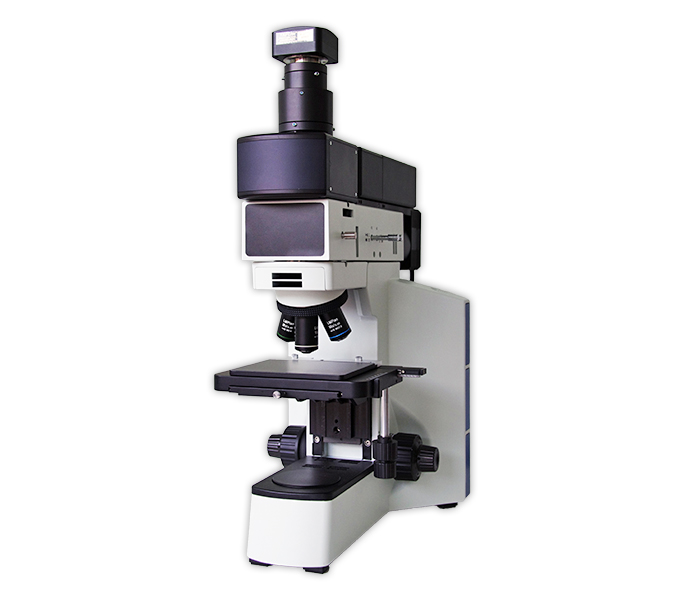

Однолазерный микроскоп Confotec® Uno
Конфокальный микроскоп Confotec® Uno
Рамановский микроскоп Confotec® Uno
Компактный микроскоп Confotec® Uno

Общие характеристики системы

Микроскоп:Прямой микроскоп с турелью на 6 микро-объективов, с диодным осветителем для работы в режиме светлого/тёмного поля в отраженном свете и цветной видеокамерой. Комплект объективов выбирается индивидуально исходя из типа измеряемых образцов.
Спектрометр:Высокоэффективный спектрометр с фиксированным положением решетки. Исходя из типа измеряемых образцов предлагаются два варианта дифракционной решётки для обеспечения оптимального регистрируемого диапазона и спектрального разрешения.
Детектор:Высокочувствительный линейный детектор. Диапазон спектральной чувствительности от 200 до 1100 нм. Количество пикселей: 4096, размер пиксела: 7х200 мкм.
Лазер:DPSS лазер с длиной волны 532±0.1 нм, мощность 50 мВт. Опционально: диодный лазер с длиной волны 785±0.1 нм, мощность 130 мВт с оптическим изолятором.
Чувствительность:Детектирование кремниевого пика третьего порядка.
Разрешение:Пространственное: латеральное (XY) < 1 мкм; аксиальное (Z) < 2 мкм.
Видеокамера:Цветная (не менее 5 Мп) с возможностью сохранения изображения на компьютере.
Сканирование образца:Опционально. Прецизионный автоматизированный ХУ столик с диапазоном перемещений 100х75 мм и минимальный шагом 100 нм.
  • Микроскоп: Прямой микроскоп с турелью на 6 микро-объективов, с диодным осветителем для работы в режиме светлого/тёмного поля в отраженном свете и цветной видеокамерой. Комплект объективов выбирается индивидуально исходя из типа измеряемых образцов.
  • Спектрометр: Высокоэффективный спектрометр с фиксированным положением решетки. Исходя из типа измеряемых образцов предлагаются два варианта дифракционной решётки для обеспечения оптимального регистрируемого диапазона и спектрального разрешения.
  • Детектор: Высокочувствительный линейный детектор. Диапазон спектральной чувствительности от 200 до 1100 нм. Количество пикселей: 4096, размер пиксела: 7х200 мкм.
  • Лазер: DPSS лазер с длиной волны 532±0.1 нм, мощность 50 мВт. Опционально: диодный лазер с длиной волны 785±0.1 нм, мощность 130 мВт с оптическим изолятором.
  • Чувствительность: Детектирование кремниевого пика третьего порядка.
  • Пространственное разрешение: Латеральное (XY) менее 1 мкм; аксиальное (Z) менее 2 мкм.
  • Видеокамера наблюдения: Цветная (не менее 5 Мп) с возможностью сохранения изображения на компьютере.

  • Сканирование образца: Опционально. Прецизионный автоматизированный ХУ столик с диапазоном перемещений 100х75 мм и минимальный шагом 100 нм.

Спектральные характеристики

Длина волны лазераМощность лазераРегистрируемый диапазонСпектральное разрешение
532 нм50 мВт70 см⁻¹ — 3155 см⁻¹
70 см⁻¹ — 4740 см⁻¹		4 см⁻¹ — 4,7 см⁻¹
6,8 cм⁻¹ — 7,5 см⁻¹
785 нм130 мВт50 см⁻¹ — 2140 см⁻¹
50 см⁻¹ — 3500 см⁻¹		2,8 cм⁻¹ — 3,2 см⁻¹
6,7 см⁻¹ — 7 см⁻¹
  • Длина волны лазера 532 нм: мощность лазера 50 мВт; регистрируемый диапазон 70-3155 см⁻¹; спектральное разрешение 4-4,7 см⁻¹
  • Длина волны лазера 532 нм: мощность лазера 50 мВт; регистрируемый диапазон 70-4740 см⁻¹; спектральное разрешение 6,8-7,5 см⁻¹
  • Длина волны лазера 785 нм: мощность лазера 130 мВт; регистрируемый диапазон 50-2140 см⁻¹; спектральное разрешение 2,8-3,2 см⁻¹
  • Длина волны лазера 785 нм: мощность лазера 130 мВт; регистрируемый диапазон 50-3500 см⁻¹; спектральное разрешение 6,7-7 см⁻¹

Области применения Confotec® Uno

  • Анализ таблеток и растворов;
  • Идентификация и анализ присадок и наполнителей;
  • Контроль состояния лекарств: чистота и качество;
  • Проверка сырья (100% идентификация).

  • Идентификация различных наркотиков неразрушающим методом;
  • Идентификация и анализ растворителей;
  • Экспертиза волокон, тканей, пигментов, пятен и др.;
  • Доказательство подлинности произведений искусства неразрушающим методом;
  • Анализ поддельных документов, лекарств, денег.

  • Изучение сохранения, деградации и старения предметов искусства;
  • Идентификация  материалов, используемых для предметов искусства.

  • Обнаружение загрязнителей;
  • Анализ осадков в воде.

  • Идентификация и проверка (исследование) драгоценных камней неразрушающим методом;
  • Контроль подделок (изделий из циркония).

  • Идентификация геологических материалов;
  • Оценка включений в минералах;
  • Анализ химического состава.

  • Анализ различных углеродных структур;
  • Анализ новых материалов, используемых в области нанотехнологий.

Конфокальный микроскоп Confotec® Uno имеет широкий диапазон областей применения. Свяжитесь с нами для получения информации, относящейся к Вашей области интересов.
