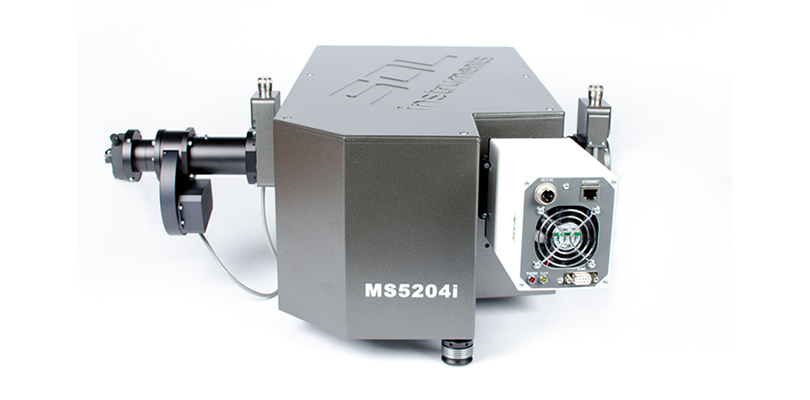

Универсальные IMAGING монохроматоры-спектрографы серии MS520
Монохроматоры-спектрографы серии MS520 обладают уникальным сочетанием высокой светосилы, точности и спектрального разрешения, которое достижимо более длиннофокусными спектральными приборами других производителей. Большой угол поворота решётки позволяет использовать эшелле-решётку, обеспечивающую экстремально высокое спектральное разрешение (0.002 нм для длины волны 200 нм), а также увеличенный рабочий спектральный диапазон для остальных решёток.
Монохроматоры-спектрографы серии MS520 — это полностью автоматизированные спектральные приборы с фокусным расстоянием 520 мм и относительным отверстием 1/5.4. Высококачественная оптика и большой выбор дифракционных решеток обеспечивают работу Монохроматоров-спектрографов серии MS520 в широком спектральном диапазоне от 185 нм до 60 мкм с высоким или средним спектральным разрешением в зависимости от выбранной дифракционной решётки.
Монохроматоры-спектрографы серии MS520 построены по асимметричной схеме Черни-Тернера, минимизированы аберрации и исключены переотражения спектров от дифракционных решеток и зеркал.
В моделях MS5201i и MS5204i скорректирован астигматизм благодаря применению специальной оптики, что позволяет использовать эти приборы в многоканальной спектроскопии.
Монохроматоры-спектрографы серии MS520 имеют один входной и два выходных порта. Установка выходного порта осуществляется с помощью поворотного зеркала. На каждый из выходных портов могут быть установлены либо выходные спектральные щели, либо многоканальные детекторы.
Монохроматоры-спектрографы серии MS520 предлагаются с двумя вариантами входной и выходных спектральных щелей: ручные, с управлением с помощью микрометрического винта, и автоматизированные (комбинированные), позволяющие управлять шириной раскрытия ножей в автоматизированном режиме или вручную (вращением микрометрического винта).
Большой выбор сменных решёток позволяет получить наилучшее сочетание высокой энергетической эффективности и максимального спектрального разрешения для различных областей спектра.
Мы также предлагаем большой выбор дополнительных аксессуаров для монохроматоров-спектрографов серии MS520: восьми- и шести-позиционное фильтровое колесо, скоростные затворы с возможностью заведения излучения напрямую и через световод, оптические световоды с адаптерами, входные и выходные конденсоры, интегральные и многоэлементные детекторы и другие аксессуары.
Экстремально высокое спектральное разрешение – 0,002 нм для эшелле-решётки, – в сочетании с большим количеством предлагаемых конфигураций и аксессуаров делают Монохроматоры-спектрографы серии MS520 идеальными приборами спектроскопии высокого разрешения и Рамановской спектроскопии.
Модели монохроматоров-спектрографов серии MS520
| Модель | MS5201 | MS5201i | MS5204 | MS5204i |
|---|---|---|---|---|
| Узел дифракционных решеток | Однопозиционный держатель для сменяемых вручную решёток | Однопозиционный держатель для сменяемых вручную решёток | Турель с возможностью установки до 4 решеток | Турель с возможностью установки до 4 решеток |
| Оптика | Стандартная | С компенсацией астигматизма (Imaging) | Стандартная | С компенсацией астигматизма (Imaging) |
- Модель MS5201:
узел дифракционных решеток = однопозиционный держатель для сменяемых вручную решёток; оптика = стандартная. - Модель MS5201i:
узел дифракционных решеток = однопозиционный держатель для сменяемых вручную решёток; оптика = с компенсацией астигматизма (Imaging). - Модель MS5204:
узел дифракционных решеток = турель с возможностью установки до 4 решеток; оптика = стандартная. - Модель MS5204i:
узел дифракционных решеток = турель с возможностью установки до 4 решеток; оптика = с компенсацией астигматизма (Imaging).
В приборах со стандартной оптикой (модификации MS5201 и MS5204) используется плоское входное зеркало, а в приборах с компенсацией астигматизма (MS5201i и MS5204i) — цилиндрическое.
Как и во всех спектральных приборах, построенных по схеме Черни-Тернера, в Монохроматорах-Спектрографах серии MS520 ось вращения дифракционной решётки проходит через центр рабочей поверхности решётки и совпадает с направлением штрихов. Это обеспечивает постоянство геометрии пучков для формирования плоского и фиксированного фокального поля. Качество изображения во всём плоском фокальном поле оптимизировано за счёт использования ассимметричной схемы, а применение фокусирующего (камерного) зеркала большого размера позволяет использовать всю ширину фокального поля без виньетирования.
В моделях MS5204 и MS5204i ось турели расположена перпендикулярно оси сканирования по спектру, что обеспечивает высокую воспроизводимость установки длины волны при смене решёток.
