Импульсный Nd:YAG лазер (генератор + усилитель) LF117

Твердотельный импульсный Nd:YAG лазер LF117 с ламповой накачкой — это надежный и простой лазер с долговременной стабильностью выходных параметров, возможностью контроля всех систем лазера и оптической схемой построенной по принципу «Генератор — Усилитель».

Гранатовый лазер LF117 — это оптимальный вариант для использования в качестве лазера накачки для перестраиваемых лазеров производства SOL instruments, а также лазеров других производителей.

Преимущества импульсного Nd:YAG лазера с ламповой накачкой LF117

Надежность и простота
Долговременная стабильность выходных параметров
Контроль всех систем лазера
Защита от попадания влаги и пыли на оптические компоненты
Устойчивость к механическим и температурным воздействиям
Высокая эффективность преобразования гармоник
Высокая стабильность выходных энергий
Оптическая схема «Генератор — Усилитель»
Система охлаждения лазера «Вода — Воздух»

Применение импульсного гранатового лазера LF117

Твердотельный импульсный гранатовый (Nd:YAG) лазер LF117 — отличный вариант для использования в качестве лазера накачки для перестраиваемых лазеров производства «СОЛ инструментс», а также лазеров других производителей.

Другие лазеры серии LF от СОЛ инструментс:

Консультация и техподдержка

Если у Вас возникли вопросы касающиеся возможностей или приобретения импульсных лазеров СОЛ инструментс, не сомневайтесь и свяжитесь с нами!

связаться с нами

Описание импульсного Nd:YAG лазера LF117

Твердотельный импульсный гранатовый (Nd:YAG) лазер (генератор + усилитель) LF117

Надежный и простой импульсный лазер с ламповой накачкой характеризующийся долговременной стабильностью выходных параметров и возможностью контроля всех систем лазера, а также оснащенный системой охлаждения — вода-воздух.
Корпус излучателя твердотельного импульсного гранатового (Nd:YAG) лазера LF117 герметичен, оптические пути канализированы, что предотвращает попадание влаги и пыли на оптические компоненты.
Элементы лазера расположены на единой стержневой конструкции, что делает резонатор лазера устойчивым к механическим и температурным воздействиям.
Все нелинейные кристаллы, используемые в излучателе лазера, размещены в термостатах, благодаря чему достигается высокая эффективность преобразования гармоник, а также высокая стабильность выходных энергий.
Оптическая схема твердотельного импульсного Nd:YAG лазера LF117 построена по принципу «Генератор — Усилитель».
Твердотельный импульсный гранатовый (Nd:YAG) лазер LF117 — отличный вариант для использования в качестве лазера накачки для перестраиваемых лазеров производства «СОЛ инструментс», а также лазеров других производителей.

Стойка питания и охлаждения для импульсных лазеров LF серии

Система охлаждения

встроенный нагреватель для быстрого выхода в рабочий режим;
теплообменник жидкость-воздух;
эффективность теплосъёма до 1200 Вт;
точность поддержания температуры 0.05 °С;
встроенный деионизационный фильтр.

Блок питания

однофазная сеть;
необходимые блокировки;
корректор мощности;
возможность подключения дополнительных устройств;
постоянное электропитание термостатов.

Технические характеристики импульсного гранатового лазера LF117

Характеристика	Значение
Энергия импульса (1064 нм):	800 мДж (при частоте следования 10 Гц)
Энергия импульса (532 нм):	450 мДж
Энергия импульса (355 нм — опционально):	150 мДж
Энергия импульса (266 нм — опционально):	100 мДж
Длительность импульса (1064 нм):	10 — 14 нс
Частота повторения импульсов:	1 — 10 (20) Гц
Расходимость (по уровню 0.86):	< 0.8 мрад
Диаметр пучка:	8.0 мм
Джиттер:	1.0 нс
Стабильность энергии от импульса к импульсу (1064 нм):	± 2.5%
Требования к питанию:	220 В ± 10% (110 В), 50-60 Гц; 1000 Вт (макс)
Габаритные размеры (Д х Г х В) модуля лазерного излучателя:	720 х 136 х 156 мм
Габаритные размеры (Д х Г х В) блока питания:	435 х 485 х 245 мм
Габаритные размеры (Д х Г х В) системы охлаждения:	435 х 485 х 285 мм

Энергия импульса (1064 нм): 800 мДж (при частоте следования 10 Гц)
Энергия импульса (532 нм): 450 мДж
Энергия импульса (355 нм — опционально): 150 мДж
Энергия импульса (266 нм — опционально): 100 мДж
Длительность импульса (1064 нм): 10-14 нс
Частота повторения импульсов: 1-10(20) Гц
Расходимость (по уровню 0.86): менее 0.8 мрад
Диаметр пучка: 8.0 мм
Джиттер: 1.0 нс
Стабильность энергии от импульса к импульсу (1064 нм): ± 2.5%
Требования к питанию: 220 В ± 10% (110 В), 50-60 Гц; 1000 Вт (макс)
Габаритные размеры (Д х Г х В) модуля лазерного излучателя: 720 х 136 х 156 мм
Габаритные размеры (Д х Г х В) блока питания: 435 х 485 х 245 мм
Габаритные размеры (Д х Г х В) системы охлаждения: 435 х 485 х 285 мм

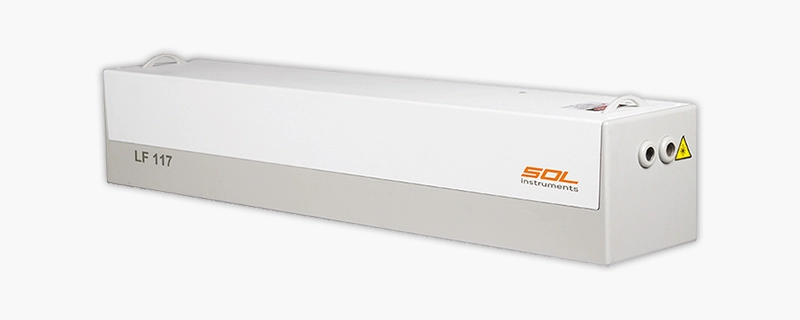

Импульсный гранатовый лазер с ламповой накачкой LF117
