Оптический параметрический генератор CHAMELEON OPO2200

Оптический параметрический генератор (осциллятор) света OPO2200

  • Полностью автоматизированная работа и контроль длины волны.
  • Долговременная стабильность выходных параметров и термостатирование всех кристаллов.

  • Диапазон перестройки – от 415 (420) нм до 2300 нм.

  • Оригинальная оптическая схема и сверхкомпактная конструкция с возможностью адаптации прибора к различным лазерам накачки.

  • Оптическая параметрическая генерация в кристалле ВВО позволяет охватывать параметрическим генератором света CHAMELEON OPO2200 самый широкий спектральный диапазон (от 420 до 2300 нм).
  • Тщательное тестирование и выбор кристаллов ВВО обеспечивают надежную работу оптического параметрического генератора света CHAMELEON OPO2200 в течение длительного срока.
  • Оригинальная конструкция внутрирезонаторных оптических и механических элементов, позволяет избежать разъюстировки резонатора.
  • Сменная фокусирующая оптика УФ диапазона позволяет адаптировать оптический параметрический генератор света CHAMELEON OPO2200 к различным лазерам накачки (идеальный вариант — наш импульсный гранатовый (Nd:YAG) лазер накачки модель LF114 или модель LF117).
  • Компактная конструкция оптического параметрического генератора (осциллятора) света CHAMELEON OPO2200 позволяет использовать его совместно с другими сложными оптическими лазерными системами.

Спецификация параметрического генератора CHAMELEON OPO2200 BBO TYPE II и TYPE I

Выходные параметры генератора OPO2200 BBO TYPE II и TYPE I

ПАРАМЕТРCHAMELEON OPO2200
BBO TYPE II		CHAMELEON OPO2200
BBO TYPE I
Диапазон перестройки длины волны для сигнальной волны:414 — 709 нм420 — 690 нм
Диапазон перестройки длины волны для холостой волны:710 — 2300 нм730 — 2200 нм
Диапазон перестройки для 2-ой гармоники от сигнальной волны:—240 — 310 нм
Max сигнальная + холостая эффективность по диапазону (E355 = 70-150 мДж) при t импульса накачки 15 нс:35 %40 %
Max сигнальная эффективность по диапазону (E355 = 70 — 150 мДж) при длительности импульса накачки 15 нс:25 %30 %
Ширина линии на 500 нм:0.15 нм0.5 нм
Длительность импульса (по уровню 0.5):на 1-2 нс короче импульса лазера накачкина 1-2 нс короче импульса лазера накачки
Поляризация сигнальная:горизонтальная линейнаягоризонтальная линейная
Поляризация холостая:вертикальная линейнаягоризонтальная линейная

  • Диапазон перестройки длины волны для сигнальной волны: TYPE II — 414-709 нм; TYPE I — 420-690 нм.

  • Диапазон перестройки длины волны для холостой волны: TYPE II — 710-2300 нм; TYPE I — 730-2200 нм.

  • Диапазон перестройки для 2-ой гармоники от сигнальной волны: TYPE I — 240-310 нм.

  • Max сигнальная + холостая эффективность по диапазону (E355 = 70-150 мДж) при t импульса накачки 15 нс: TYPE II — 35 %; TYPE I — 40 %.
  • Max сигнальная эффективность по диапазону (E355 = 70 — 150 мДж) при длительности импульса накачки 15 нс: TYPE II — 25 %; TYPE I — 30 %.
  • Ширина линии на 500 нм: TYPE II — 0.15 нм; TYPE I — 0.5 нм.
  • Длительность импульса (по уровню 0.5) для TYPE II и TYPE I: на 1-2 нс короче импульса лазера накачки.
  • Поляризация сигнальная для TYPE II и TYPE I: горизонтальная линейная.
  • Поляризация холостая: TYPE II — вертикальная линейная; TYPE I — горизонтальная линейная.

Параметры лазера накачки

Длина волны возбуждения:355 нм
Энергия в импульсе:70 — 180 мДж
Длительность импульса:5 — 17 нс
Диаметр пучка:≤ 8.0 мм
Расходимость пучка:≤ 1.0 мрад
Частота следования импульсов:≤ 50 Гц
Габаритные размеры
(Д х Ш х В):		450 x 160 x 140 мм
  • Длина волны возбуждения: 355 нм.
  • Энергия в импульсе: 70 — 180 мДж.
  • Длительность импульса: 5 — 17 нс.

  • Диаметр пучка: ≤ 8.0 мм.

  • Расходимость пучка: ≤ 1.0 мрад.

  • Частота следования импульсов: ≤ 50 Гц.

  • Габаритные размеры (Д х Ш х В): 450 x 160 x 140 мм.

Перестроечные кривые и габаритные размеры осциллятора CHAMELEON OPO2200

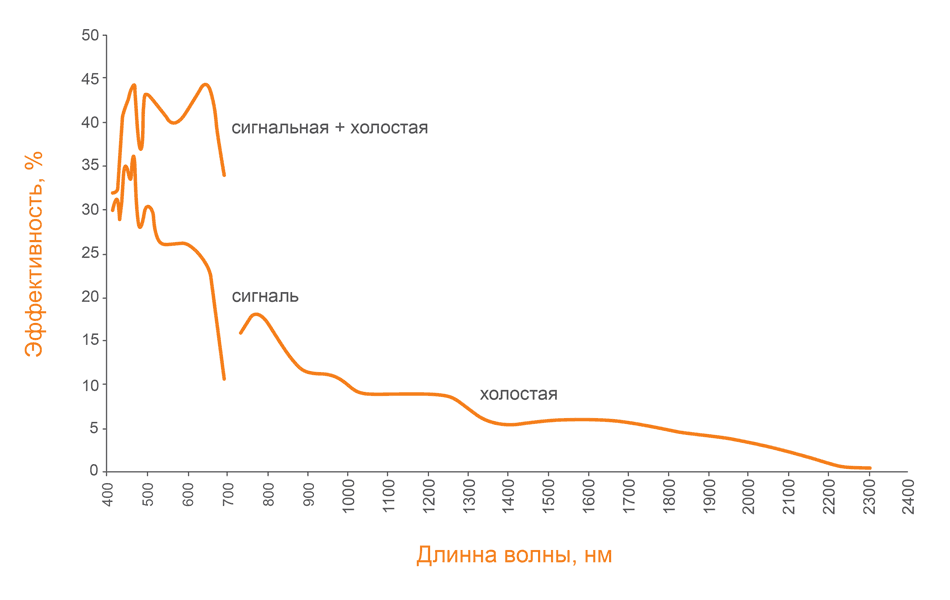

Перестроечная кривая COPO2200 BBO TYPE I
Перестроечная кривая (E = 150 мДж, 355 нм)
CHAMELEON OPO2200 BBO TYPE I

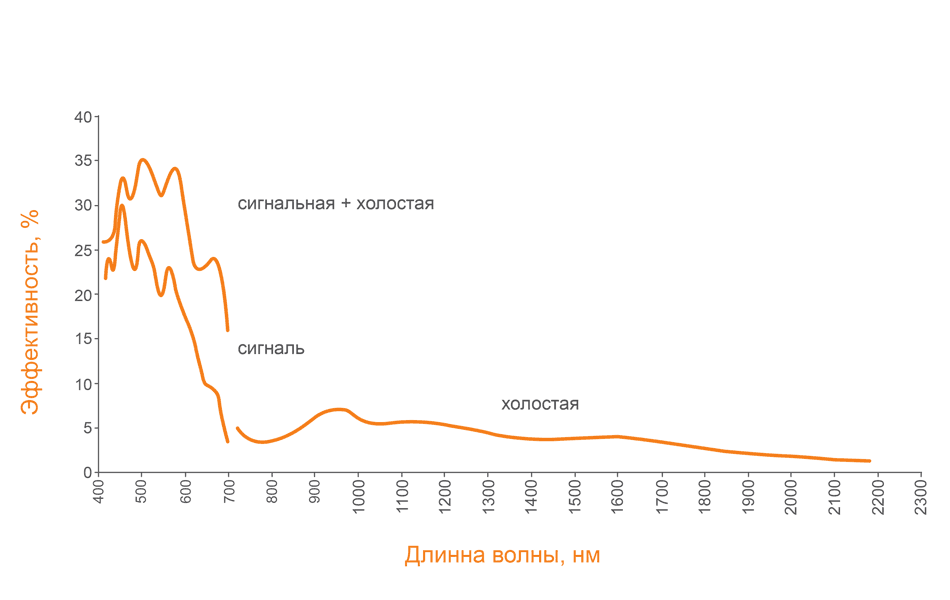

Перестроечная кривая COPO2200 BBO TYPE II
Перестроечная кривая (E = 150 мДж, 355 нм)
CHAMELEON OPO2200 BBO TYPE II
Габаритные размеры COPO2200
Габаритные размеры
