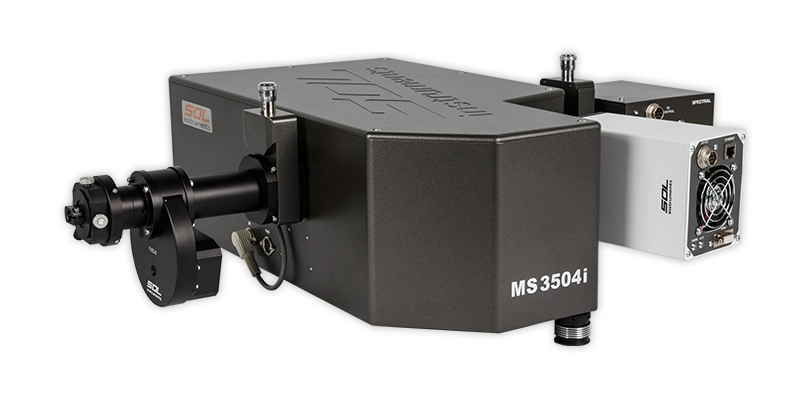

Универсальные IMAGING монохроматоры-спектрографы серии MS350
Монохроматоры-спектрографы серии MS350 – это универсальные спектральные приборы, которые могут быть использованы в качестве монохроматоров или спектрографов с большим плоским фокальным полем. Это полностью автоматизированные приборы с фокусным расстоянием 350 мм и относительным отверстием 1/3.8.
Высококачественная оптика и большой выбор дифракционных решеток обеспечивают работу монохроматоров-спектрографов серии MS350 в широком спектральном диапазоне от 185 нм до 60 мкм с высоким или средним спектральным разрешением в зависимости от выбранной решётки.
Приборы серии MS350 построены по асимметричной схеме Черни-Тернера, минимизированы аберрации и исключены переотражения спектров от дифракционной решетки и зеркал.
В моделях MS3501i и MS3504i благодаря применению специальной оптики скорректирован астигматизм, что позволяет использовать эти приборы в многоканальной спектроскопии.

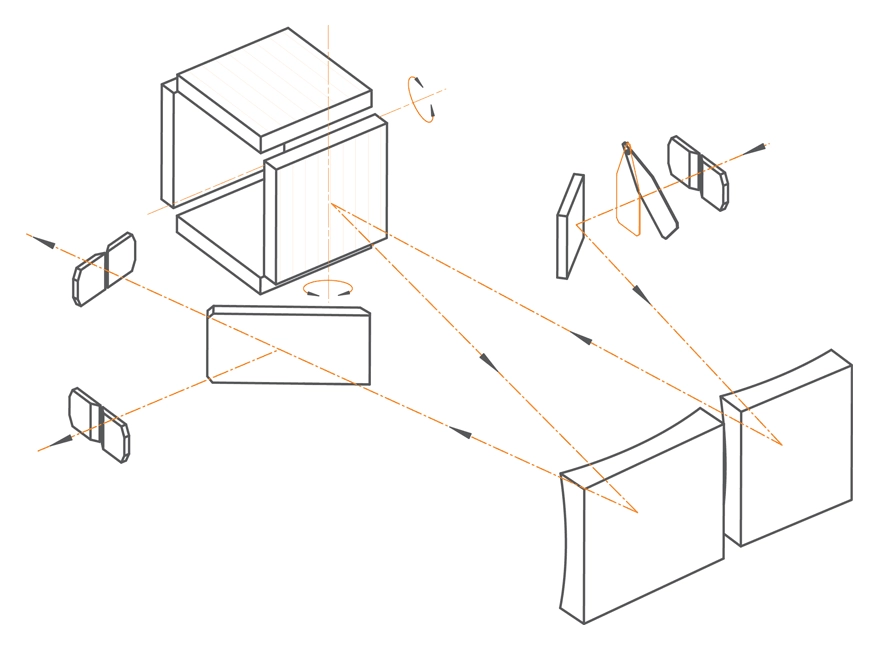

Автоматизированная турель для установки четырёх дифракционных решеток (модели MS3504 и MS3504i) обеспечивает быстрое переключение дифракционных решеток с высокой воспроизводимостью как длины волны, так и вертикального положения изображения.

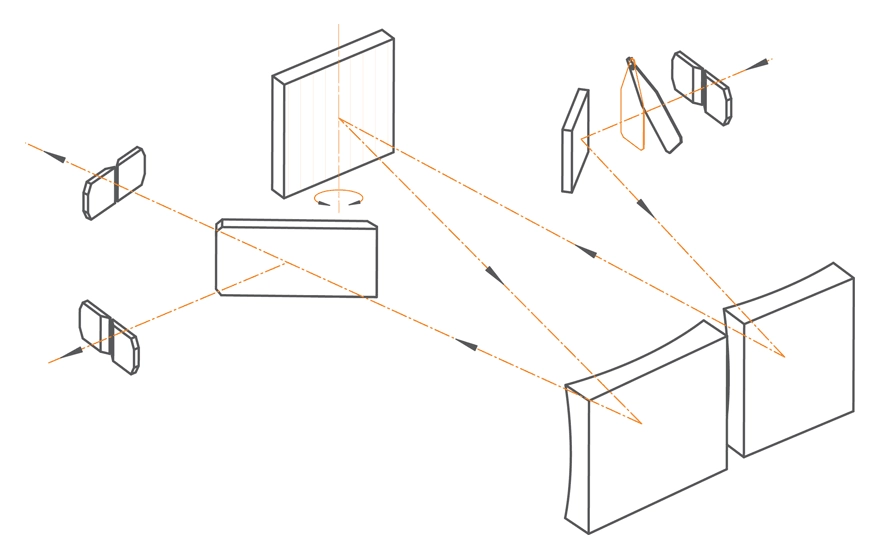

В моделях MS3501 и MS3501i используется однопозиционный держатель, который позволяет легко сменять решетки вручную. Большой выбор сменных решёток позволяет получить наилучшее сочетание высокой энергетической эффективности и максимального спектрального разрешения для различных областей спектра.
Монохроматоры-спектрографы серии MS350 имеют один входной и два выходных порта. Установка выходного порта осуществляется с помощью поворотного зеркала. На каждый из выходных портов могут быть установлены либо выходные спектральные щели, либо многоканальные детекторы.
Монохроматоры-спектрографы серии MS350 предлагаются с двумя вариантами входной и выходных спектральных щелей: ручные, с управлением с помощью микрометрического винта, и автоматизированные (комбинированные), позволяющие управлять шириной раскрытия ножей в автоматизированном режиме или вручную (вращением микрометрического винта).
Мы также предлагаем большой выбор дополнительных аксессуаров для Монохроматоров — спектрографов серии MS350: восьми и шестипозиционное фильтровое колесо, скоростные затворы с возможностью заведения излучения напрямую и через световод, оптические световоды с адаптерами, входные и выходные конденсоры, интегральные и многоэлементные детекторы и другие аксессуары.
Отличные технические характеристики, большое количество предлагаемых конфигураций и аксессуаров делают автоматизированные Imaging монохроматоры-спектрографы серии MS350 наиболее универсальными и популярными среди всех наших спектральных приборов.
Модели монохроматоров-спектрографов серии MS350
| Модель | MS3501 | MS3501i | MS3504 | MS3504i |
|---|---|---|---|---|
| Узел дифракционных решеток | Однопозиционный держатель для сменяемых вручную решёток | Однопозиционный держатель для сменяемых вручную решёток | Турель с возможностью установки до 4 решеток | Турель с возможностью установки до 4 решеток |
| Оптика | Стандартная | С компенсацией астигматизма (Imaging) | Стандартная | С компенсацией астигматизма (Imaging) |
- Модель MS3501:
узел дифракционных решеток = однопозиционный держатель для сменяемых вручную решёток; оптика = стандартная. - Модель MS3501i:
узел дифракционных решеток = однопозиционный держатель для сменяемых вручную решёток; оптика = с компенсацией астигматизма (Imaging). - Модель MS3504:
узел дифракционных решеток = турель с возможностью установки до 4 решеток; оптика = стандартная. - Модель MS3504i:
узел дифракционных решеток = турель с возможностью установки до 4 решеток; оптика = с компенсацией астигматизма (Imaging).
В приборах со стандартной оптикой (модификации MS3501 и MS3504) используется плоское входное зеркало, а в приборах с компенсацией астигматизма (MS3501i и MS3504i) — цилиндрическое.
Как и во всех спектральных приборах, построенных по схеме Черни-Тернера, в Монохроматорах-Спектрографах серии MS350 ось вращения дифракционной решётки проходит через центр рабочей поверхности решётки и совпадает с направлением штрихов. Это обеспечивает постоянство геометрии пучков для формирования плоского и фиксированного фокального поля. Качество изображения во всём плоском фокальном поле оптимизировано за счёт использования ассимметричной схемы, а применение фокусирующего (камерного) зеркала большого размера позволяет использовать всю ширину фокального поля без виньетирования.
В моделях MS3504 и MS3404i ось турели расположена перпендикулярно оси сканирования по спектру, что обеспечивает высокую воспроизводимость установки заданной длины волны при смене решёток.
