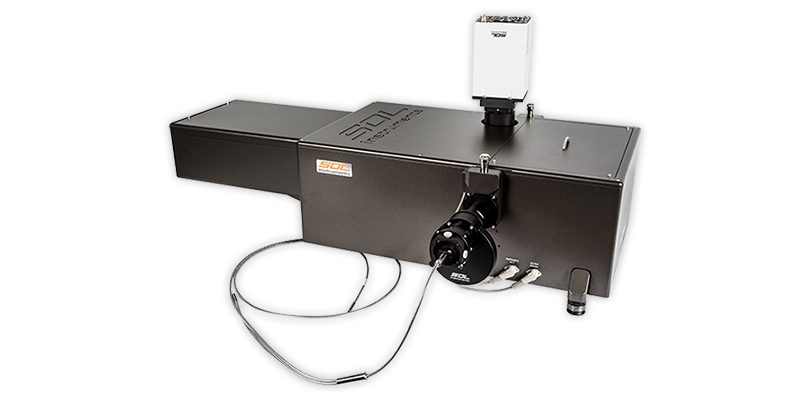

Длиннофокусные IMAGING монохроматоры-спектрографы серии MS750
Монохроматоры-спектрографы серии MS750 – это длиннофокусные спектральные приборы, предназначенные для решения спектроскопических задач, требующих высокой разрешающей способности и точности.
Серия MS750 — это полностью автоматизированные спектральные приборы с фокусным расстоянием 750 мм и относительным отверстием 1/8.9, которые могут быть использованы в качестве монохроматоров или спектрографов с большим плоским фокальным полем.
Высококачественная оптика и большой выбор дифракционных решеток обеспечивают работу монохроматоров-спектрографов серии MS750 в широком спектральном диапазоне от 185 нм до 60 мкм (в зависимости от выбранной решётки) с высоким спектральным разрешением.
Монохроматоры-спектрографы серии MS750 построены по схеме Черни-Тернера, минимизированы аберрации и исключены переотражения спектров от дифракционных решеток и зеркал.
В моделях MS7501i и MS7504i скорректирован астигматизм благодаря применению специальной оптики, что позволяет использовать эти приборы в многоканальной спектроскопии.
Автоматизированная турель для установки четырёх дифракционных решеток (модели MS7504 и MS7504i) обеспечивает быстрое переключение решеток с высокой воспроизводимостью длины волны.
В моделях MS7501 и MS7501i используется однопозиционный держатель, который позволяет легко сменять решетки вручную. Большой выбор сменных решёток позволяет получить наилучшее сочетание высокой энергетической эффективности и максимального спектрального разрешения для различных областей спектра.
Монохроматоры-спектрографы серии MS750 имеют один входной и два выходных порта. Установка выходного порта осуществляется с помощью поворотного зеркала.
Экстремально высокое спектральное разрешение – лучше 0,02 нм для решетки 1200 штр/мм и лучше 1 pm для эшелле-решетки делают монохроматоры-спектрографы серии MS750 идеальными приборами для спектроскопии высокого разрешения: Рамановской спектроскопии, атомно-эмиссионной спектроскопии, многоканальной спектроскопии (модели MS7501i и MS7504i, обеспечивающие чрезвычайно высокое пространственное разрешение во высоте входной щели).
Модели монохроматоров-спектрографов серии MS750
| Модель | MS7501 | MS7501i | MS7504 | MS7504i |
|---|---|---|---|---|
| Узел дифракционных решеток | Однопозиционный держатель для сменяемых вручную решёток | Однопозиционный держатель для сменяемых вручную решёток | Турель с возможностью установки до 4 решеток | Турель с возможностью установки до 4 решеток |
| Оптика | Стандартная | С компенсацией астигматизма (Imaging) | Стандартная | С компенсацией астигматизма (Imaging) |
- Модель MS7501:
узел дифракционных решеток = однопозиционный держатель для сменяемых вручную решёток; оптика = стандартная. - Модель MS7501i:
узел дифракционных решеток = однопозиционный держатель для сменяемых вручную решёток; оптика = с компенсацией астигматизма (Imaging). - Модель MS7504:
узел дифракционных решеток = турель с возможностью установки до 4 решеток; оптика = стандартная. - Модель MS7504i:
узел дифракционных решеток = турель с возможностью установки до 4 решеток; оптика = с компенсацией астигматизма (Imaging).
В приборах со стандартной оптикой (модификации MS7501 и M7504) используется плоское входное зеркало; в приборах с компенсацией астигматизма (MS7501i и MS7504i) — цилиндрическое.

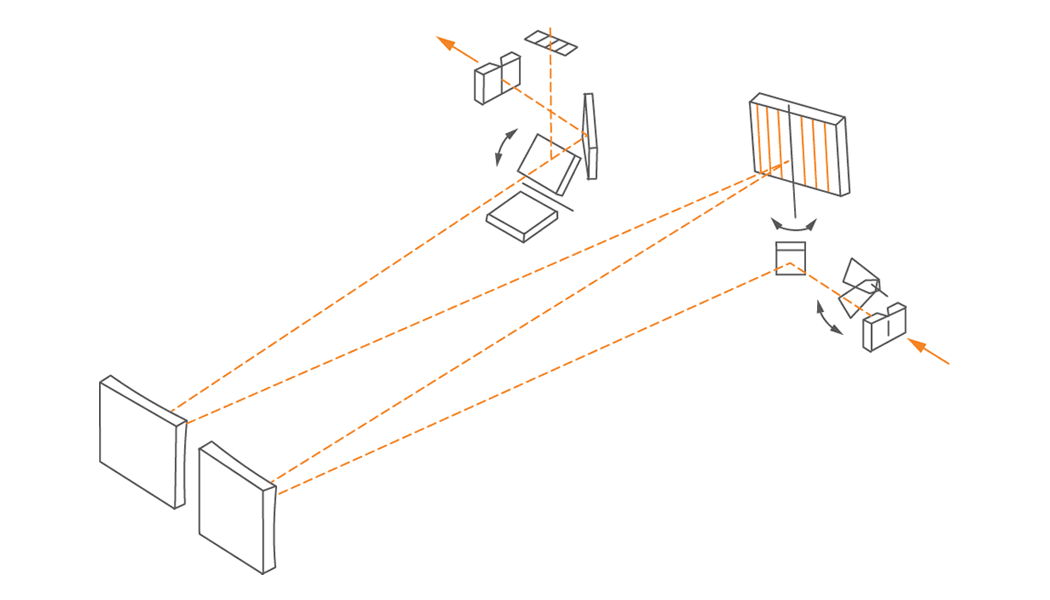

Как и во всех спектральных приборах, построенных по схеме Черни-Тернера, в Монохроматорах-Спектрографах серии MS750 ось вращения дифракционной решётки проходит через центр рабочей поверхности решётки и совпадает с направлением штрихов. Это обеспечивает постоянство геометрии пучков для формирования плоского и фиксированного фокального поля(при перестройке по длинам волн оно не смещается). Качество изображения во всём плоском фокальном поле оптимизировано за счёт использования оптической схемы с малыми углами падения лучей на камерное и коллиматорное зеркало. Кроме того, применение фокусирующего (камерного) зеркала большого размера позволяет использовать всю ширину фокального поля без виньетирования.

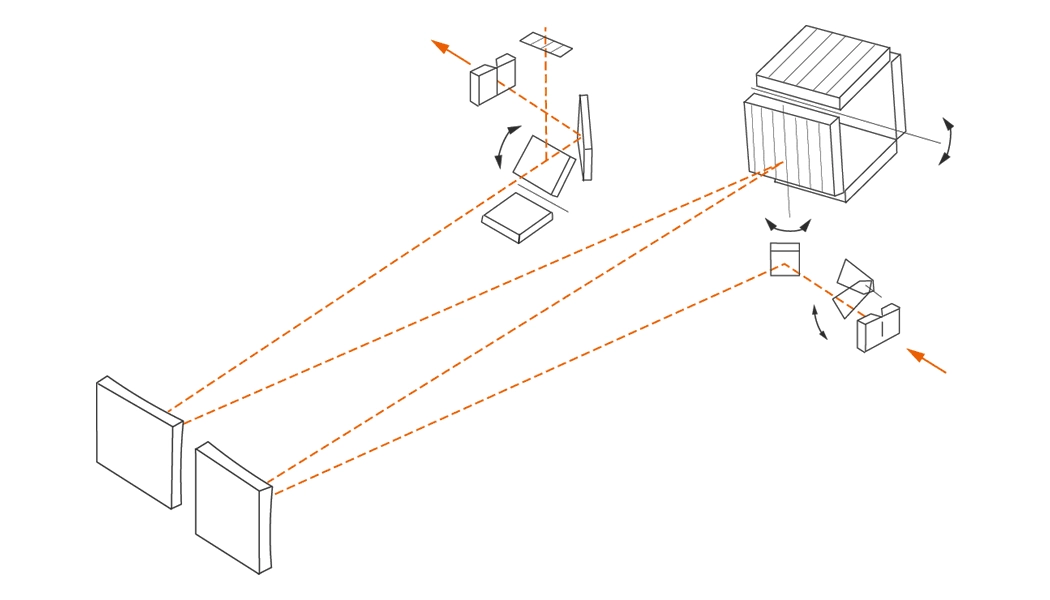

В моделях MS7504 и MS7504i ось турели расположена перпендикулярно оси сканирования по спектру, что обеспечивает высокую воспроизводимость установки заданной длины волны при переключении дифракционных решёток.
