Монохроматоры-спектрографы серии MSDD1000 – это монохроматоры/спектрографы с удвоением дисперсии, имеющие большое количество конфигураций для реализации спектроскопических задач, требующих высокой разрешающей способности, низкого уровня рассеянного света и точности.
Мы предлагаем несколько вариантов исполнения приборов, широкий выбор дифракционных решёток, большое количество аксессуаров и два варианта программного обеспечения. Для построения спектроскопической системы, настроенной для решения Ваших уникальных задач, необходимо выбрать нужную и оптимальную конфигурацию прибора серии MSDD1000.
Выбор конфигурации
Вы можете сами выбрать подходящую конфигурацию монохроматора-спектрографа MSDD1000, используя приведённую ниже информацию, либо проконсультироваться с нашими специалистами.
Корпус монохроматоров-спектрографов серии MSDD1000
корпус прибора со встроенным контроллером
- синусный механизм поворота решетки
- основные зеркала (камерное и коллиматорное)
- оптически связанная система из двух поворотных плоских зеркал
- два встроенных затвора
Варианты исполнения корпуса:
- со стандартной оптикой, покрытие зеркал Al+MgF2
- со стандартной оптикой, покрытие зеркал Au
по специальному заказу мы предлагаем оптику с интерференционным покрытием для всех вариантов исполнения корпуса

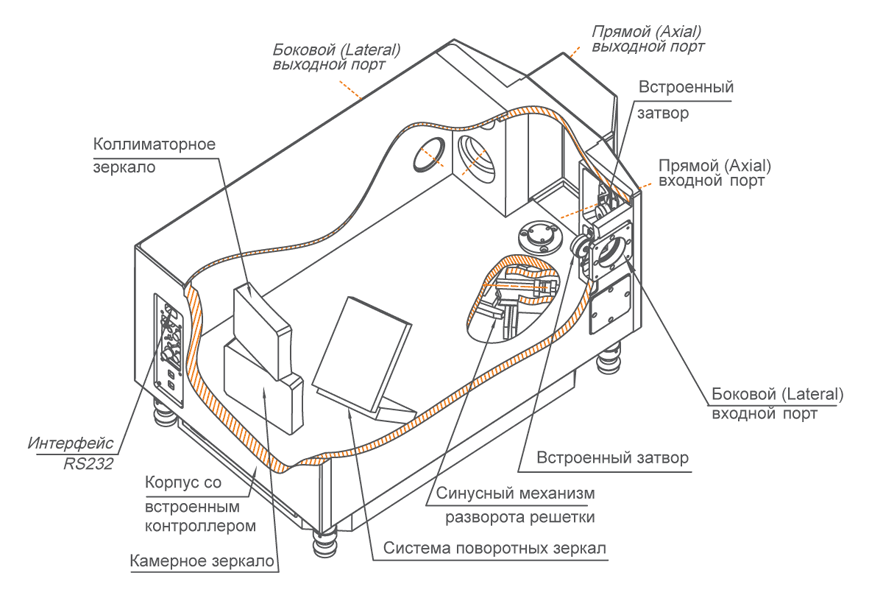

Корпус монохроматора-спектрографа MSDD1000
Узел дифракционных решеток
Монохроматоры-спектрографы MSDD1000 предлагаются в двух вариантах крепления решёток:
Автоматизированная турель на две пары дифракционных решёток:
Использование автоматизированной турели обеспечивает смену решеток нажатием одной кнопки из управляющей программы от ПК. Оси вращения решёток в турели расположены перпендикулярно оси сканирования по спектру, что обеспечивает высокую воспроизводимость установки заданной длины волны при смене решёток.

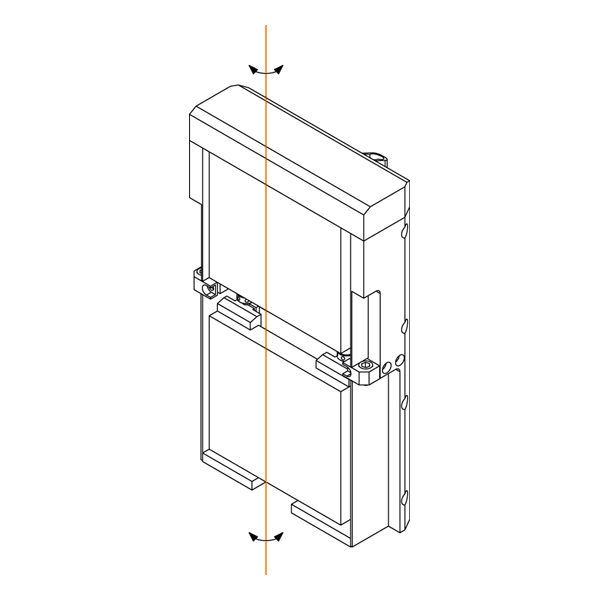

Держатель на одну пару дифракционных решеток:
Позволяет легко сменять решетки вручную. Решётка позиционируется в держателе с высокой точностью и замена решёток производится без дополнительной подстройки прибора.
Входной порт и входная щель монохроматора-спектрографа MSDD1000
Монохроматоры-спектрографы MSDD1002 и MSDD1004 имеют два входных порта, работающих попеременно – прямой и боковой. Выбор входного порта осуществляется с помощью поворотного зеркала. Приборы с компенсацией астигматизма (модели MSDD1002i и MSDD1004i) имеют только один боковой входной порт.
На каждый из входных портов установлены входные спектральные щели.
Все спектральные щели имеют стандартные присоединительные фланцы, что позволяет крепить непосредственно к входной щели различные оптические аксессуары нашего производства:
- адаптер для оптического волокна
- конденсор F#-matcher
- фильтровое колесо
- скоростные затворы и др.
Два варианта щелей:
- С ручным управлением
Автоматизированные

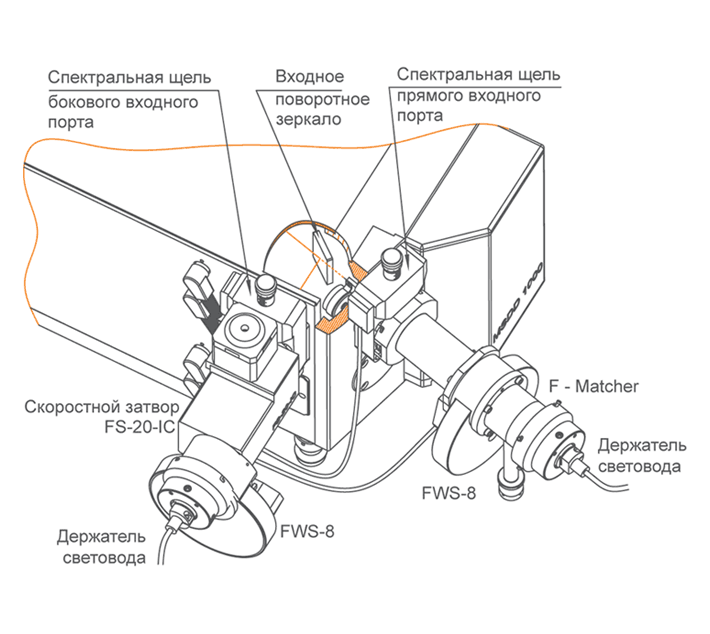

Входные порты и спектральные щели MSDD1000
Три варианта конфигурации входных портов:
- Один прямой входной порт
- Один боковой входной порт
- Два входных порта
Входные и выходные порты MSDD1000
Один прямой входной порт:
При использовании только одного входного порта предпочтительнее выбирать конфигурацию с прямым входным портом, так как в этом случае не требуется входного поворотного зеркала.
В конфигурации с одним прямым входным портом боковой входной порт закрыт заглушкой.
Один боковой входной порт:
Для некоторых применений в качестве входного порта требуется использовать боковой входной порт — например, при каскадировании монохроматоров. Для конфигурации с одним входным боковым портом мы предлагаем фиксированное входное поворотное зеркало. В конфигурации с одним боковым входным портом прямой порт закрыт заглушкой.
Один боковой вход используется в монохроматорах-спектрографах с компенсацией астигматизма (модели прибора MSDD1002i и MSDD1004i).
Два входных порта:
При необходимости использования обоих входных портов в приборе устанавливается автоматизированное входное поворотное зеркало для быстрого переключения портов с высокой точностью позиционирования.
Входной порт, через который заводится излучение в MSDD1000, называется активным.
Встроенный затвор прибора MSDD1000
В Монохроматорах-спектрографах MSDD1000 для каждого входного порта используется отдельный световой затвор с независимым управлением. При выборе входного порта затвор неактивного входного порта автоматически закрывается. Затворы используются при измерении фонового сигнала или темнового сигнала фотоприёмников. Затвор активного входного порта автоматически закрывается при установке длины волны нулевого порядка, а также при смене выходного порта для защиты детекторов от повреждения излучением высокой интенсивности. Управление затворами осуществляется либо из управляющей программы от ПК, либо напрямую TTL-сигналами от внешнего устройства.
Выходные порты
Монохроматоры-спектрографы MSDD1000 имеют два выходных порта — прямой и боковой. Выбор выходного порта осуществляется с помощью поворотного зеркала. На каждый из выходных портов могут быть установлены либо выходные спектральные щели; либо адаптеры для многоканальных детекторов.
Монохроматоры-спектрографы серии MSDD1000 могут поставляться в следующих трех вариантах конфигурации выходных портов:
- Один прямой выходной порт
- Один боковой выходной порт
- Два выходных порта
Два выходных порта монохроматора-спектрографа MSDD1000

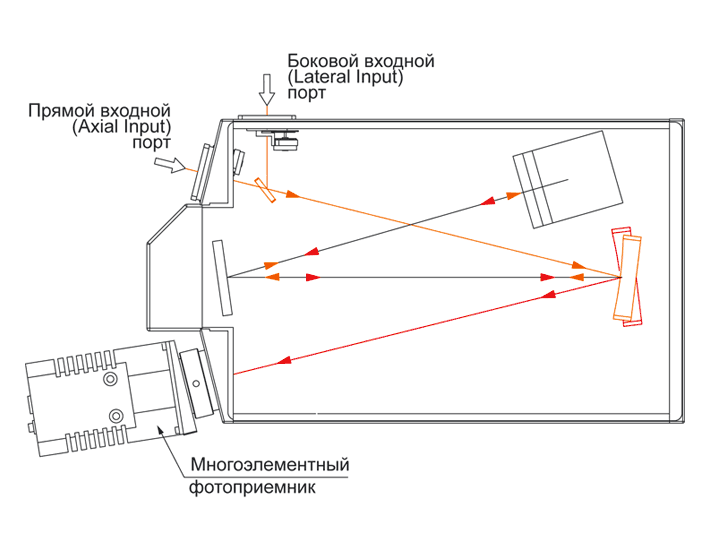

Один прямой выходной порт:
Такая конфигурация обычно применяется в случае использования только одного детектора. Детектор устанавливается на прямой выходной порт и поворотное зеркало не используется. В конфигурации с одним прямым выходным портом боковой выходной порт закрыт заглушкой.
Один боковой выходной порт:
Некоторые детекторы принципиально не могут быть установлены на прямой выходной порт прибора из-за своих габаритных размеров. Для таких детекторов необходимо использовать боковой выходной порт. Для конфигурации с одним боковым выходным портом используется фиксированное выходное поворотное зеркало. В конфигурации с одним боковым выходным портом прямой порт закрыт заглушкой.
Два выходных порта с зеркалом:
При необходимости использования обоих выходных портов в приборе устанавливается автоматизированное выходное зеркало для быстрого переключения портов. Высокая точность позиционирования выходного зеркала (лучше 0.01 нм для решётки 1200 штр/мм) позволяет получать воспроизводимые спектры при переключении выходных портов.
Спектральные щели
Монохроматоры-спектрографы серии MSDD1000 предлагаются с двумя вариантами входной и выходных спектральных щелей:
- ручными
- автоматизированными
Автоматизированная щель MSDD1000 с подключенным световодом
Дополнительное оборудование:
Все спектральные щели имеют стандартные присоединительные фланцы, что позволяет крепить непосредственно к щелям различные оптические аксессуары нашего производства, такие как:
- адаптер для оптического волокна
- конденсор F#-matcher
- фильтровое колесо
- скоростной затвор
- детекторы на базе фотодиодов и ФЭУ
- адаптер для ИК детектора
- другие пользовательские аксессуары
Ручные спектральные щели:
| Ширина раскрытия щели | плавно регулируемая от 0 до 2.0 мм |
| Параллельность ножей | ± 1 мкм |
| Точность (при ширине щели 1 мм) | ± 10 мкм |
| Воспроизводимость | ± 1.5 мкм |
| Цена деления микровинта | 2 мкм |
| Высота щели | 10 мм |
- Ширина раскрытия щели: плавно регулируемая от 0 до 2.0 мм.
- Параллельность ножей: ± 1 мкм.
- Точность (при ширине щели 1 мм): ± 10 мкм.
- Воспроизводимость: ± 1.5 мкм.
- Цена деления микровинта: 2 мкм.
- Высота щели: 10 мм.
Управление шириной щели производится вручную с помощью микрометрического винта. Высота щели регулируется с помощью диафрагмы в диапазоне от 0 до 10 мм.
Автоматизированные спектральные щели:
| Ширина раскрытия щели | плавно регулируемая от 0 до 2.0 мм |
| Параллельность ножей | ± 1 мкм |
| Точность (при ширине щели 1 мм) | ± 10 мкм |
| Воспроизводимость | ± 1 мкм |
| Цена деления микровинта | 2 мкм |
| Единичный шаг | 0.5 мкм |
| Высота щели | 10 мм |
- Ширина раскрытия щели: плавно регулируемая от 0 до 2.0 мм.
- Параллельность ножей: ± 1 мкм.
- Точность (при ширине щели 1 мм): ± 10 мкм.
- Воспроизводимость: ± 1 мкм.
- Цена деления микровинта: 2 мкм.
- Единичный шаг: 0.5 мкм.
- Высота щели: 10 мм.
В автоматизированных спектральных щелях используется шаговый двигатель для управления шириной раскрытия ножей из управляющей программы. Управление шириной щели также может производиться вручную с помощью микрометрического винта. Высота щели регулируется с помощью диафрагмы в диапазоне от 0 до 10 мм.
Управление монохроматором-спектрографом серии MSDD1000
Монохроматоры-спектрографы серии MSDD1000 — это полностью автоматизированные спектральные приборы.
Основой управления приборами является встроенный контроллер, который осуществляет постоянный контроль правильности выполнения команд управления механизмами прибора, поступающих от внешнего управляющего устройства. Кроме того, внутренний контроллер управляет встроенной платой АЦП, которая обрабатывает сигналы с интегральных фотоприемников – ФЭУ, фотодиода и т. п.
Внешнее управление монохроматорами-спектрографами серии MSDD1000 производится от компьютера.
Программа управления DevCtrl:
Сервисная программа DevCtrl входит в комплект поставки каждого прибора.
С помощью программы DevCtrl осуществляется управление всеми механизмами и узлами прибора, а также дополнительными аксессуарами. Эта программа также обеспечивает доступ к системным параметрам и калибровочным коэффициентам прибора.
Спектроскопическая программа SpectraSP:
Спектроскопическая программа SpectraSP предназначена для совместного управления монохроматорами-спектрографами серии MSDD1000 и системами регистрации на базе интегральных или многоэлементных фотоприемников. С помощью программы SpectraSP осуществляется одновременное управление прибором и регистрация оптического излучения с помощью различных детекторов с последующей обработкой результатов спектральных измерений и их визуализации на экране в виде графического изображения спектров.
