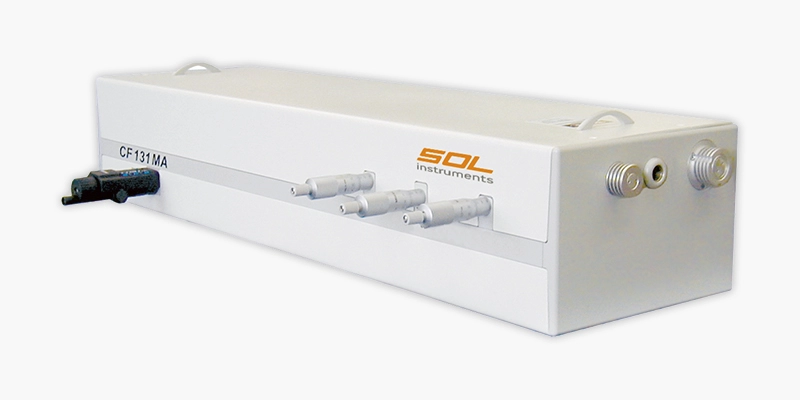

Перестраиваемый Ti:Sapphire лазер CF131M
Импульсный перестраиваемый титан-сапфировый (Ti:Sapphire) лазер CF131M — это надежный и простой в эксплуатации, полностью твердотельный, лазер с долговременной стабильностью выходных параметров и широким диапазоном перестройки от инфракрасной до ультрафиолетовой области: от 950 нм до 235 нм.
Для накачки лазера CF131M может использоваться наш импульсный гранатовый (Nd:YAG) лазер, модель LF114 или модель LF117, либо любой другой лазер накачки, удовлетворяющий требованиям спецификации.
Описание импульсного перестраиваемого титан-сапфирового (Ti:Sapphire) лазера CF131M
- Надежный и простой в эксплуатации лазер.
- Долговременная стабильность выходных параметров.
- Суперстабильная конструкция излучателя.
- Термостабилизация и герметизация всех кристаллов.
- Контроль выходных параметров и всех систем лазера.
- Широкий диапазон перестройки от ИК до УФ области: 950 — 235 нм.
- Полностью твердотельный с узкой и сверхузкой лазерной линией.
Использование в импульсном перестраиваемом титан-сапфировом (Ti:Sapphire) лазере CF131M оригинальной оптической схемы с узкой линией генерации позволяет получать излучение в ТЕМоо моде (более 100 мДж на основной частоте).
По заказу лазер CF131M может комплектоваться компактным спектрометром серии SL40-2 или S150-2, который позволяет контролировать длину волны перестраиваемого лазера в широком спектральном диапазоне от 235 нм до 950 нм.
Для накачки титан-сапфирового лазера CF131M может использоваться наш импульсный гранатовый (Nd:YAG) лазер, модель LF114 или модель LF117, либо любой другой лазер накачки, удовлетворяющий требованиям спецификации.

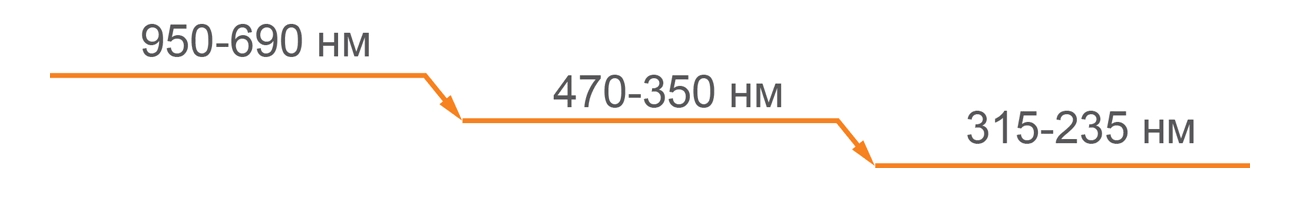

Диапазон перестройки

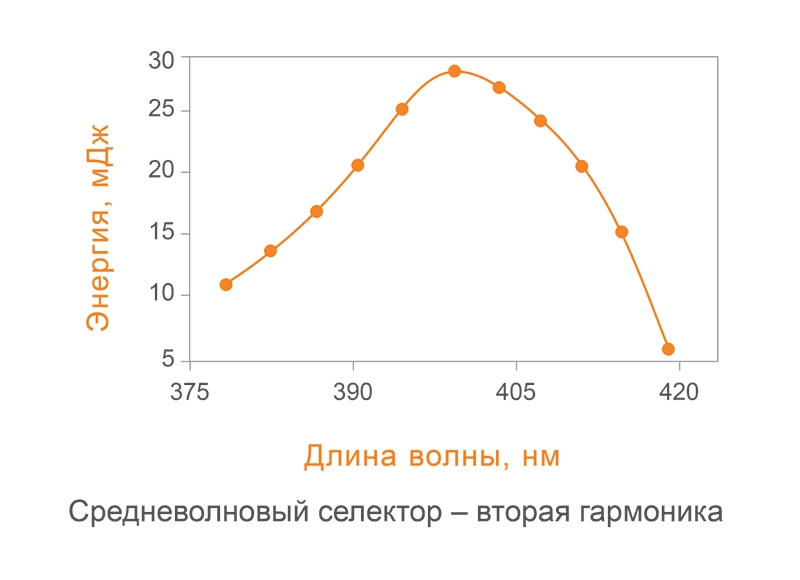

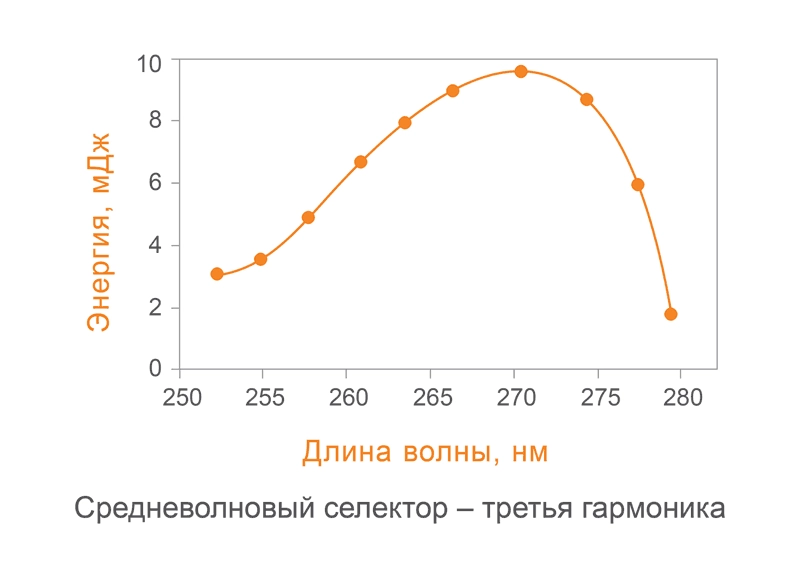

Перестройка по спектральному диапазону импульсного титан-сапфирового (Ti:Sapphire) лазера CF131M: энергия накачки 300 мДж при длине волны 532 нм.
Спецификация импульсного перестраиваемого титан-сапфирового (Ti:Sapphire) лазера CF131M
Выходные параметры лазера CF131M
| Активная среда: | титан-сапфир (Ti:Sapphire) |
| *Диапазон перестройки длины волны: | |
| на основной частоте: | 690 — 950 нм |
| во второй гармонике: | 350 — 470 нм |
| в третьей гармонике: | 235 — 315 нм |
| **Эффективность преобразования излучения накачки: | |
| на основной частоте: | ≤ 25.0 % |
| во второй гармонике: | ≤ 8.0 % |
| в третьей гармонике: | ≤ 2.5 % |
| ***Ширина линии излучения (для всех гармоник): | 0.03 — 0.04 (0.002) нм |
| Расходимость излучения: | < 1.5 мрад |
- Активная среда: титан-сапфир (Ti:Sapphire).
- *Диапазон перестройки длины волны на основной частоте: 690 — 950 нм.
- *Диапазон перестройки во второй гармонике: 350 — 470 нм.
- *Диапазон перестройки в третьей гармонике: 235 — 315 нм.
**Эффективность преобразования излучения накачки на основной частоте: ≤ 25.0 %.
- **Эффективность преобразования излучения накачки во второй гармонике: ≤ 8.0 %.
- **Эффективность преобразования излучения накачки в третьей гармонике: ≤ 2.5 %.
- ***Ширина линии излучения (для всех гармоник): 0.03 — 0.04 (0.002) нм.
Расходимость излучения: < 1.5 мрад.
* Перестройка в диапазоне 690-950 нм осуществляется с помощью трех сменных голографических селекторов.

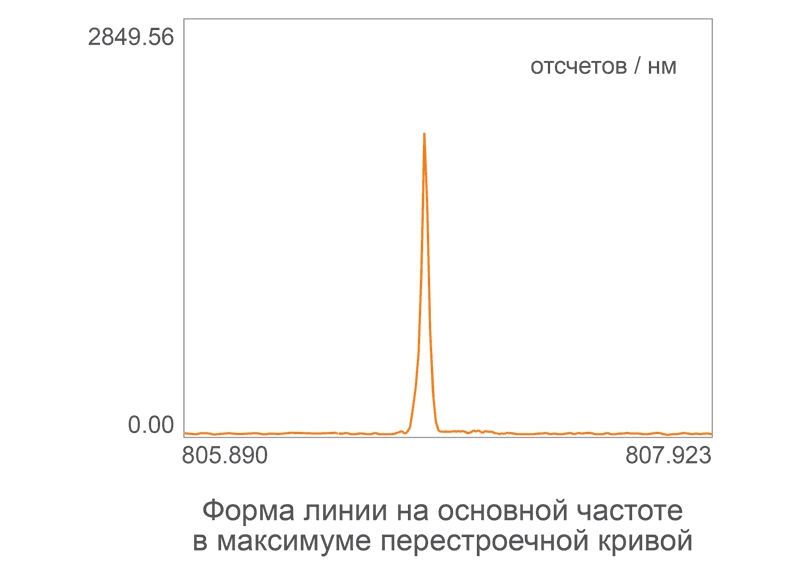

** В максимуме перестроечной кривой.

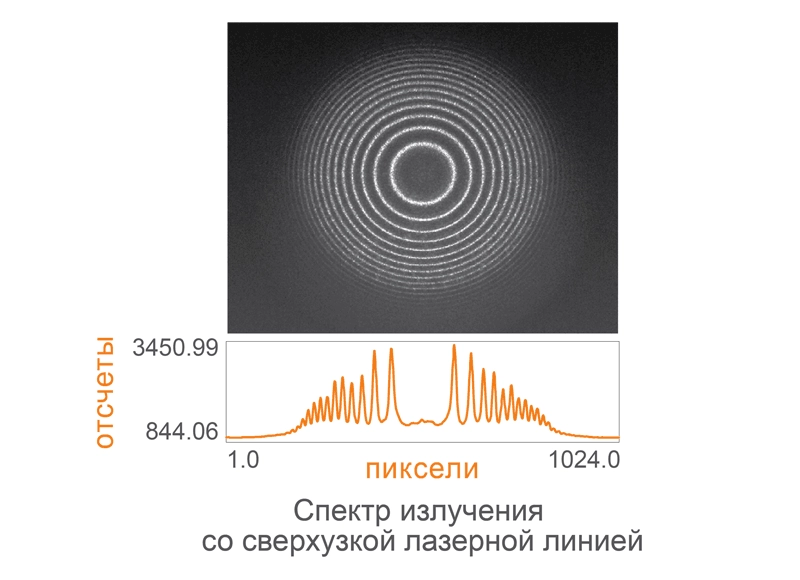

*** Специальная опция с внутрирезонаторным эталоном Фабри-Перо позволяет генерировать излучение со сверх-узкой (менее 0.002 нм) лазерной линией.
Параметры лазера накачки
| Длина волны излучения: | 532 нм |
| Энергия в импульсе (макс): | 50 — 400 мДж |
| Длительность импульса: | 8 — 20 нс |
| Частота следования импульсов (макс): | 50 Гц |
| Диаметр пучка (макс): | 9 мм |
- Длина волны излучения: 532 нм.
Энергия в импульсе (макс): 50 — 400 мДж.
- Длительность импульса: 8 — 20 нс.
- Частота следования импульсов (макс): 50 Гц.
- Диаметр пучка (макс): 9 мм.

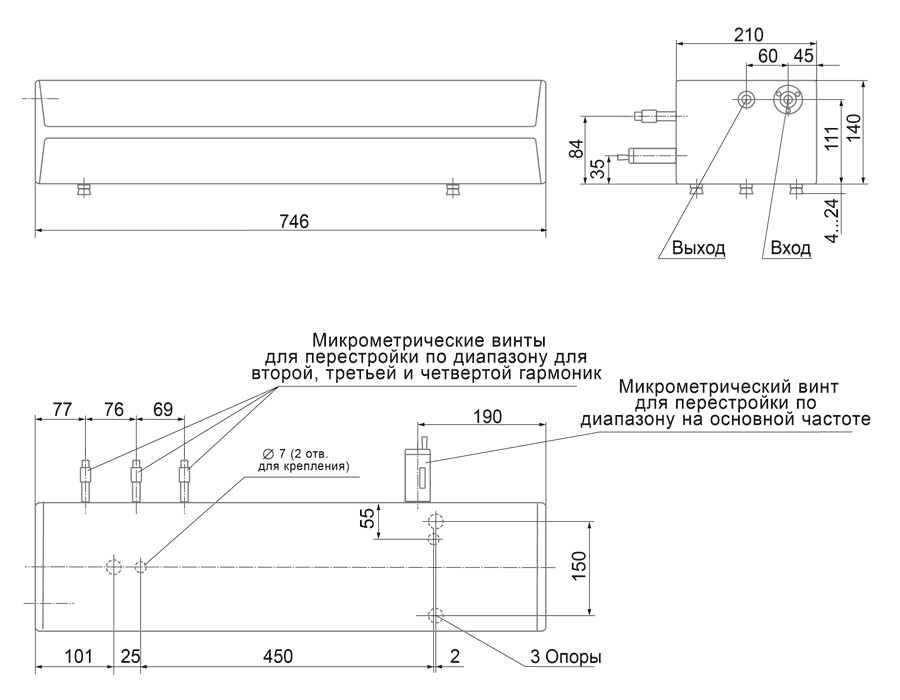

Габаритные размеры лазера CF131M
